活性炭吸附设备设计规范

发布时间：2023-04-25 14:55

很多企业在使用活性炭吸附设备的过程，存在很多问题，主要表现在设计风量与处理废气不匹配、设备结构不合理、活性炭以次充好、吸附层气体流速不满足标准、活性炭更换不及时等问题。导致处理效果不佳，无法达标排放。因此活性炭吸附设备设计就比较重要了，根据国家相关的标准规范，参考有关经验，提出活性炭吸附设备设计规范。

活性炭吸附设备设计规范

一、风量设计：

涉VOCs排放工序应在密闭空间中操作或采用全密闭集气罩收集，无法密闭采用局部集气罩的，应根据废气排放特点合理选择收集点位，按《排风罩的分类和技术条件》（GB/T 16758）规定，设置能有效收集废气的集气罩，距集气罩开口面最远处的VOCs无组织排放位置，控制风速不低于0.3米/秒。

活性炭吸附装置风机应满足依据车间集气罩形状、大小数量及控制风速等测算的风量所需，达不到要求的通过更换大功率风机、增设烟道风机、增加垂帘等方式进行改造。

二、气体流速：

吸附装置吸附层的气体流速应根据吸附剂的形态确定。采用颗粒活性炭时，气体流速宜低于0.60m/s，装填厚度不得低于0.4m。活性炭应装填齐整，避免气流短路；采用活性炭纤维时，气体流速宜低于0.15m/s；采用蜂窝活性炭时，气体流速宜低于1.20m/s。

三、预处理标准：

进入吸附设备的废气颗粒物含量和温度应分别低于1mg/m³ 和40℃，若颗粒物含量超过1mg/m³时，应先采用过滤或洗涤等方式进行预处理。活性炭对酸性废气吸附效果较差，且酸性气体易对设备本体造成腐蚀，应先采用洗涤进行预处理。企业应制订定期更换过滤材料的设备运行维护规程，保障活性炭在低颗粒物、低含水率条件下使用。

四、活性炭填充量：

采用一次性颗粒状活性炭处理VOCs废气，通常年活性炭使用量不应低于VOCs产生量的5倍，即1吨VOCs产生量，需5吨活性炭用于吸附。活性炭更换周期一般不应超过累计运行500小时或3个月。实际工作中，填充量、更换周期根据企业实际情况具体确定。

五、设备质量：

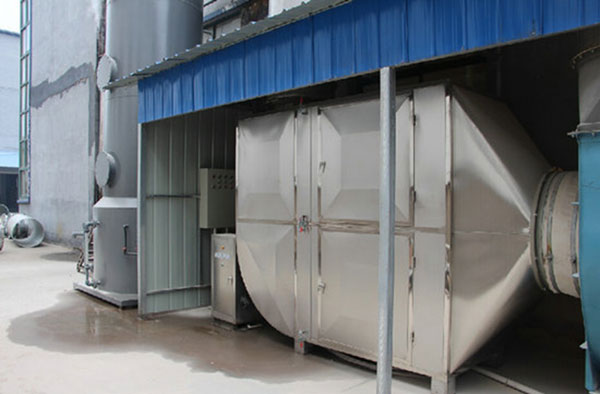

卧式活性炭罐、箱式活性炭罐内部结构应设计合理，气体流通顺畅、无短路、无死角。活性炭吸附装置的门、焊缝、管道连接处等均应严密，不得漏气，所有螺栓、螺母均应经过表面处理，连接牢固。金属材质装置外壳应采用不锈钢或防腐处理，表面光洁不得有锈蚀、毛刺、凹凸不平等缺陷。排放风机宜安装在吸附装置后端，使装置形成负压，尽量保证无污染气体泄漏到设备箱罐体体外。

应在活性炭吸附装置进气和出气管道上设置采样口，采样口设置应符合《环境保护产品技术要求工业废气吸附净化装置HJ/T 386-2007》的要求，便于日常监测活性炭吸附效率。根据活性炭更换周期及时更换活性炭，更换下来的活性炭按危险废物处理。
