RTO蓄热焚烧炉的主要结构

发布时间:2023-05-02 11:09

  RTO蓄热焚烧炉原理是单个蓄热室在进气、清扫、排气三种状态之间反复切换,当一个循环后,VOCs始终进入到上一循环时排出净化气的蓄热室,而原来进入VOCs的蓄热室则用净化气或空气清扫,并将残留的未反应VOCs送回至燃烧室进行氧化,然后与净化气一起从冲洗过的蓄热室排出。下面RTO废气焚烧炉厂家小详细介绍下RTO蓄热式焚烧炉主要结构。

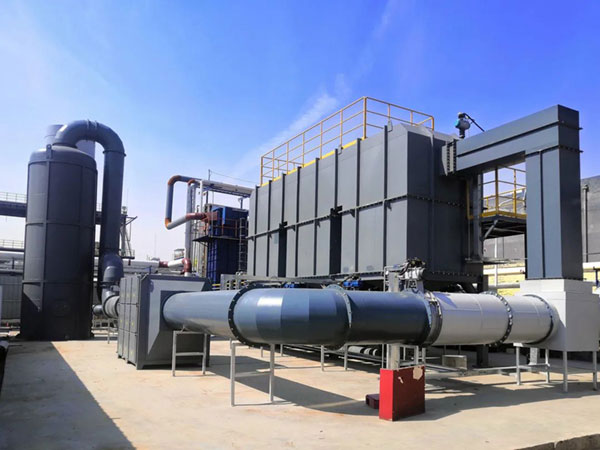

RTO蓄热式焚烧炉主要结构:

  炉体由两个或多个蓄热室和一个燃烧室组成。每个蓄热室依次执行预热、吹扫和蓄热等功能。外壳采用碳钢板,外表面有加强筋,外壳密封严密,外表面涂有耐热漆。

  保温炉体燃烧室和再生室采用耐火硅酸铝保温,耐热1200℃。内部绝缘由两层组成,包括一层陶瓷纤维毡和一层陶瓷纤维模块。耐热钢骨架设置在固定在炉壳上的陶瓷纤维模块上,外表面涂有耐热石膏。

  陶瓷蓄热体:陶瓷蓄热器,填料由多层齿形陶瓷片组成,其独特的结构设计具有比表面积大、热容量大、传热快、压力损失小、防污堵的特点,具有蜂窝陶瓷的特点。

  燃烧系统:使用McKesson/北美燃烧器,天时燃烧器。该系统包括燃烧控制器、火焰探测器、高压点火器和相应阀门的组合。炉膛内的高温传感器可以反馈炉膛温度信息,用于控制燃烧器的加热能力,将炉膛温度稳定在800℃左右。

风向切换阀:所有RTO风向切换阀均为直推式盖阀,阀门精度高、泄漏量低、寿命长、启闭快、可靠性高。执行机构采用电磁阀或气缸等气动执行机构,气动执行机构的压缩空气压力为0.4~0.6MPa。

  RTO控制系统:系统采用PLC可编程控制。该系统主要由调整对象(炉内温度)、检测元件、调节器、执行器等组成。控制柜配有人机界面(HMI)装置,用于现场操作提示、故障报警、运行参数显示、控制参数设置、设备控制。
