催化燃烧设备的工作流程

发布时间：2019-09-11 22:04

催化燃烧设备工作过程主要分为三种状态：参数设定、燃烧运行和燃烧停止。

1.参数设定状态此状态为燃烧工作之前做好数据的准备，可根据需要分别设定点火温度和变频器频率，控制风机风量。点火温度是保证点火过程的可靠性，起动频率是保证催化燃烧器在刚点燃时的有焰燃烧，这时的燃烧比不易太低，风量不宜过大。

2.燃烧运行状态

(1) 燃烧起动过程：当控制系统在待命的状态下，接到输入的起动命令，将进入燃烧运行状态，首先是控制系统进行自检，之后进行吹扫，变频器输出信号控制风机的旋转，空气风量由低速渐变为高速再逐渐变为低速，新鲜空气吹过燃烧炉盘，以保证炉内没有残留燃气的存在，保证点火过程的安全可靠。具体操作是变频器先起动，PLC模拟输出信号使变频器频率从起动设定频率开始上升，达到一定频率后保持一定时间后再下降，完成起动前的吹扫。之后，发出点火信号，高压点火器工作，同时打开点火管道的阀门，小火点燃。通过紫外线传感器的检测到期小火点燃后，打开主燃气阀门。这时催化燃烧炉盘进行有焰燃烧，直到检测温度信号达到设定的点火关闭温度，点火阀门关闭，完成点火过程，进入到催化燃烧调节阶段。

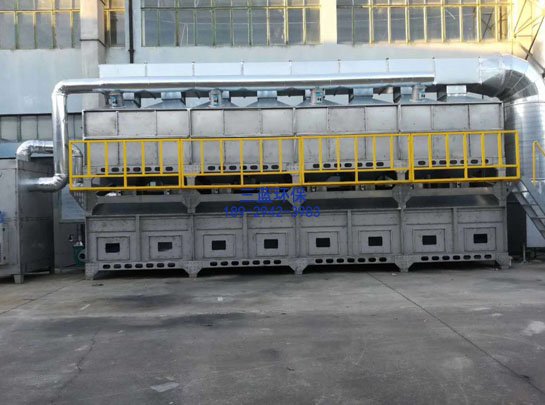

催化燃烧设备

(2) 燃空比的调定有文献表明，催化燃烧时的“燃气/空气比值”范围一般在4%～11%之间；在一定的燃烧条件之下，燃/空比为6%时，天然气就能实现较好的催化燃烧效果，燃烧系统就可以得到大的热效率，同时又能取得较好的排放效果。本系统的燃气-空气比的调节是通过零压阀实现的。当改变风机的空气风量时，燃/空比也能随之被改变，以达到催化燃烧器燃烧工作的要求。在起动时只要调节输出变频器的频率就能达到点火时要求的从有焰燃烧到催化燃烧的燃/空比的变化。

3.燃烧停止状态：燃烧器的停止是在接受到文本显示器发来的停止命令，首先将主燃气阀关断，然后系统进行吹扫，驱散残余燃气，并对燃烧盘进行强制降温。经过一段时间之后，关闭风机。变频器停止工作，完成燃烧器停机过程。

气流和温度均匀分布。要使通过催化剂表面的气流和温度分布均匀，并保证火焰不直接接触催化剂表面，燃烧室必需具有足够的长度和空间。催化燃烧设备应具有良好的保温效果。炉体一般用钢结构的外壳内衬耐火材料，或用双层夹墙结构。

便于清洗和更换。催化剂反应器一般应设计成装卸方便的模屉结构，便于清洗和更换催化剂载体。

辅助燃料和助燃。催化燃烧一般采用天然气作辅助燃料，也可用燃料油、电加热等作辅助燃料。助燃一般用净化后的气体，如果净化后的气体不能作为助燃，则应引入空气助燃。
